什么是532nm集成封装激光二极管?
elaser | 2017-04-19 16:12:24    阅读:464   发布文章

5

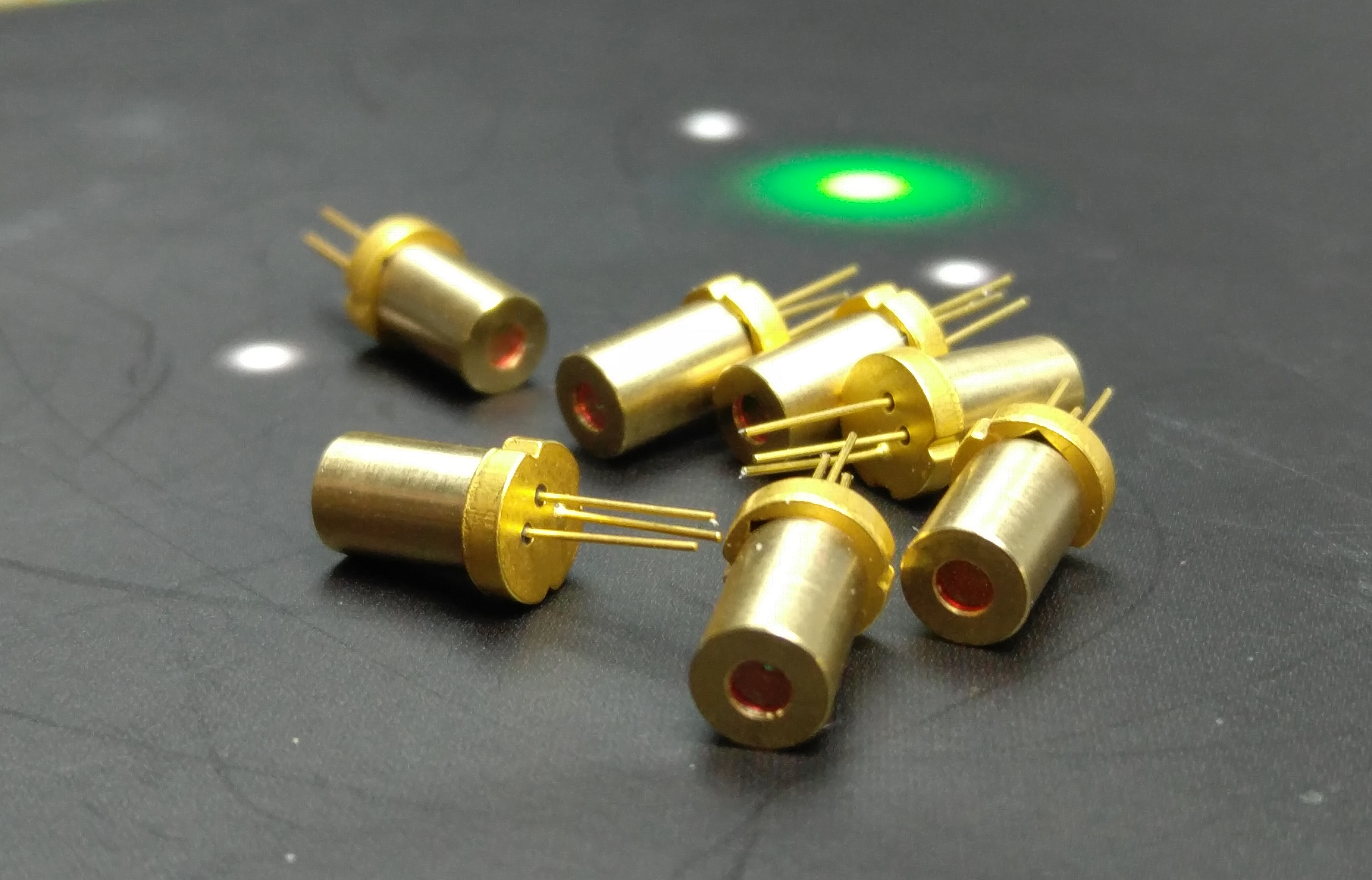

     丹东依镭社科技有限公司研发并量产的532nm集成封装激光二极管属于对传统半导体倍频技术进行产业升级,实现智能自动化封装、自动化筛选,高度集成的创新工艺与新材料结合的全新绿光激光二极管。

       产品光斑清晰,发散角度小,小体积高度集成,操作简单。外部只需直流供电即可发出绿光,是一种可直接使用的高稳定性532nm绿激光二极管。产品通过高低温存储和振动冲击测试,性能稳定可靠。环境温度在-20℃~+45℃范围时,可24小时连续稳定工作。

     532nm集成封装激光二极管内置PD以检测和反馈LD的出光情况,控制调整光的强度,使其达到一个需要的恒定值。 532nm集成封装激光二极管的峰值波长范围控制在532nm±1,保证了绿激光的色纯度高,色差值小。产品具备脉冲式和直流式两种运转方式,满足应用端的不同使用需求。


欢迎点击进入了解更多产品信息!
